Schemat FAAC 414: Kompletna Instrukcja Instalacji Napędu Bramy

FAAC 414 to elektromechaniczny napęd do bram skrzydłowych. Przeznaczony jest do użytku domowego. Obsługuje skrzydła o długości do 3 metrów. Wersja z zamkiem elektromagnetycznym pozwala na montaż przy bramach 4-metrowych. Napęd jest samoblokujący, co eliminuje potrzebę dodatkowych zamków. Zestaw FAAC 414 zawiera dwa siłowniki, centralę sterującą E045, moduł radiowy oraz akcesoria montażowe.

Urządzenie działa w temperaturach od -20°C do +55°C. Ma stopień ochrony IP44. Centrala sterująca umożliwia programowanie funkcji pracy napędu. Moduł radiowy pozwala na zdalne sterowanie. Fotokomórki zapewniają bezpieczeństwo, wykrywając przeszkody.

• Napęd do bram skrzydłowych do 3-4 metrów
• Samoblokujący - nie wymaga dodatkowych zamków
• Zawiera centralę sterującą, moduł radiowy i fotokomórki
• Możliwość programowania funkcji pracy
• Działa w szerokim zakresie temperatur
• Stopień ochrony IP44

Podstawowe informacje o napędzie FAAC 414

FAAC 414 to elektromechaniczny napęd do bram skrzydłowych, przeznaczony do użytku domowego. Urządzenie obsługuje skrzydła o długości do 3 metrów, a z dodatkowym zamkiem elektromagnetycznym nawet do 4 metrów. Napęd FAAC 414 wyróżnia się samoblokującym mechanizmem, co eliminuje potrzebę montażu dodatkowych zamków.

Dzięki swojej wszechstronności i niezawodności, automat do bramy FAAC 414 stał się jednym z najpopularniejszych rozwiązań na rynku. Może pracować w szerokim zakresie temperatur, co czyni go idealnym wyborem dla różnych warunków klimatycznych.

Schemat FAAC 414 obejmuje nie tylko same siłowniki, ale również centralę sterującą E045, moduł radiowy oraz fotokomórki. Dzięki temu zestaw oferuje kompleksowe rozwiązanie dla automatyzacji bram skrzydłowych.

• Zasilanie: 230V AC lub 24V DC
• Maksymalna siła ciągu: 3500N (230V), 3000N (24V)
• Temperatura pracy: od -20°C do +55°C
• Stopień ochrony: IP44
• Pobór mocy: 280W (230V), 70W (24V)

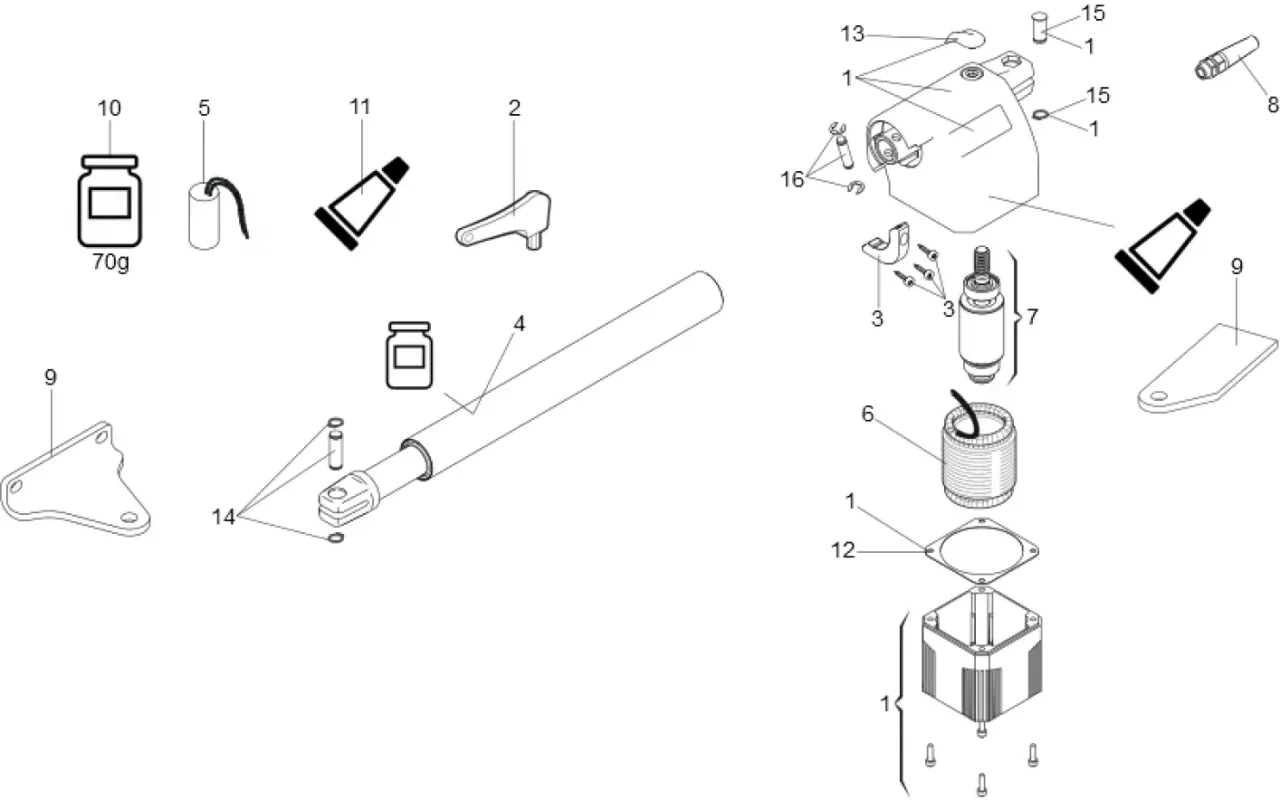

Elementy zestawu FAAC 414

Kompletny zestaw FAAC 414 zawiera wszystkie niezbędne elementy do profesjonalnej instalacji napędu FAAC 414. Każdy komponent odgrywa kluczową rolę w zapewnieniu sprawnego i bezpiecznego działania automatyki bramowej.

• 2 siłowniki elektromechaniczne FAAC 414
• Centrala sterująca E045
• Moduł radiowy XF868
• 3 piloty 4-kanałowe XT4 868 SLH LR
• Komplet fotokomórek XP20BD
• Akcesoria montażowe
• Instrukcja montażu i obsługi

Siłowniki stanowią serce systemu, podczas gdy centrala E045 zarządza jego pracą. Moduł radiowy umożliwia zdalne sterowanie, a fotokomórki zapewniają bezpieczeństwo użytkowania. Piloty pozwalają na wygodną obsługę, a akcesoria montażowe ułatwiają prawidłową instalację.

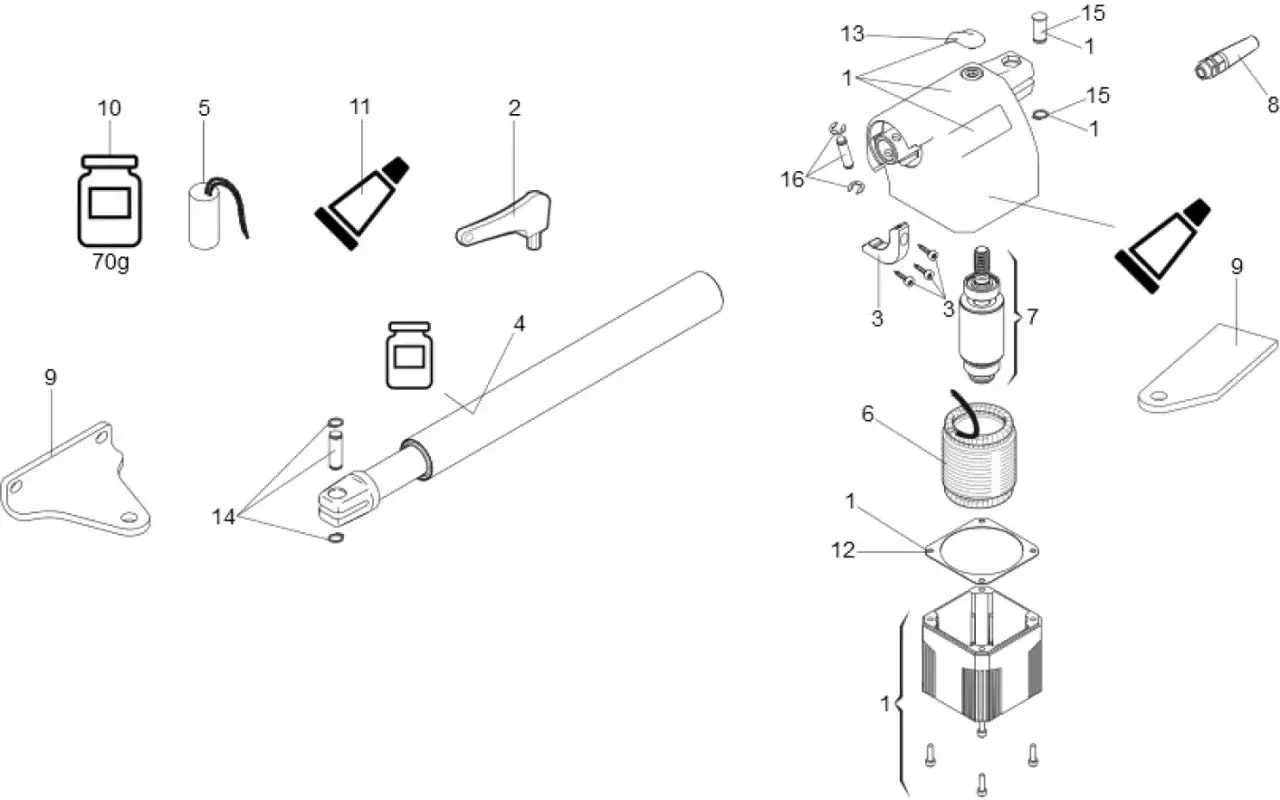

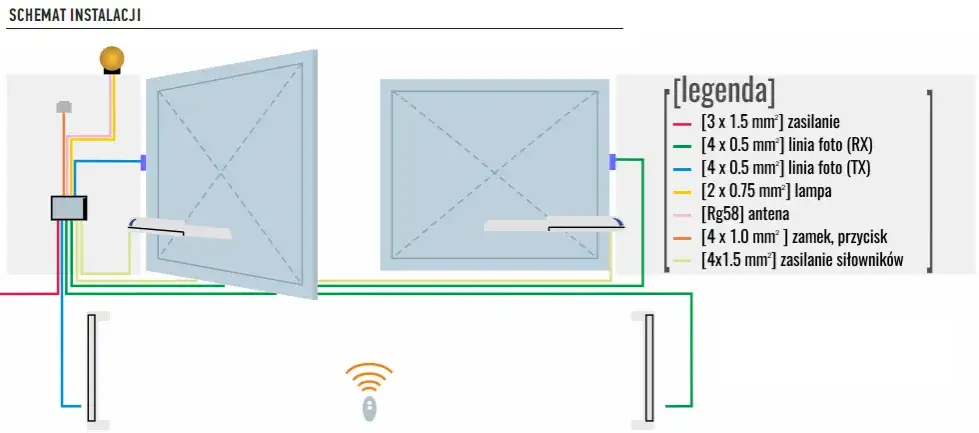

Schemat elektryczny podłączenia siłowników

Podłączenie FAAC 414 wymaga precyzji i znajomości podstaw elektryki. Głównym elementem jest centrala sterująca E045, do której podłącza się pozostałe komponenty systemu. Pamiętaj, aby przed rozpoczęciem prac odłączyć zasilanie.

Kluczowe jest prawidłowe połączenie siłowników z centralą. Przewody zasilające i sterujące należy prowadzić oddzielnie, aby uniknąć zakłóceń. Upewnij się, że wszystkie połączenia są solidne i zabezpieczone przed wilgocią.

Schemat centrali E045 obejmuje złącza dla siłowników, fotokomórek, przycisków sterujących oraz zasilania. Zwróć szczególną uwagę na polaryzację przy podłączaniu urządzeń. Moduł radiowy XF868 wpina się bezpośrednio w dedykowane gniazdo na płycie centrali.

Instalacja fotokomórek i akcesoriów

Montaż fotokomórek XP20BD to kluczowy etap zapewniający bezpieczeństwo użytkowania bramy. Umieść nadajnik i odbiornik na tej samej wysokości, zwykle 40-60 cm nad ziemią. Upewnij się, że linia między nimi nie jest niczym zakłócona.

Fotokomórki należy zainstalować zarówno wewnątrz, jak i na zewnątrz posesji. Wewnętrzna para chroni przed przyciśnięciem podczas zamykania, zewnętrzna zapobiega uderzeniu w przeszkodę przy otwieraniu. Pamiętaj o starannym wypoziomowaniu urządzeń.

Po zamontowaniu fotokomórek, podłącz je do odpowiednich zacisków w centrali E045. Sprawdź poprawność działania przed uruchomieniem całego systemu. W razie problemów, najpierw skontroluj połączenia elektryczne.

• Zamontuj podstawy fotokomórek na słupkach lub ścianie
• Przeprowadź przewody przez otwory w podstawach
• Podłącz przewody do zacisków w fotokomórkach
• Zamknij obudowy fotokomórek
• Podłącz fotokomórki do centrali E045

Krok po kroku: montaż napędu FAAC 414

Instalacja napędu FAAC 414 wymaga dokładności i cierpliwości. Zacznij od dokładnego zapoznania się z instrukcją montażu FAAC 414. Oto kolejne kroki, które przeprowadzą Cię przez cały proces:

1. Przygotuj narzędzia i sprawdź kompletność zestawu
2. Określ punkty mocowania siłowników na słupkach i skrzydłach bramy
3. Zamontuj płyty mocujące do słupków
4. Przymocuj siłowniki do płyt mocujących
5. Zainstaluj uchwyty na skrzydłach bramy
6. Połącz siłowniki z uchwytami na skrzydłach
7. Przeprowadź przewody elektryczne do miejsca montażu centrali
8. Zamontuj i podłącz centralę sterującą E045

Mocowanie siłowników do bramy

Precyzyjne zamocowanie siłowników to klucz do sprawnego działania bramy. Wykorzystaj szablon dostarczony w zestawie, aby dokładnie wyznaczyć punkty montażowe. Pamiętaj, że nawet niewielkie odchylenie może wpłynąć na pracę całego systemu.

Przy mocowaniu zwróć uwagę na poziom siłowników. Użyj poziomicy, aby upewnić się, że są idealnie wypoziomowane. To kluczowe dla równomiernego rozkładu sił podczas pracy napędu i długotrwałej żywotności urządzenia.

Jeśli napotkasz problemy z dopasowaniem punktów mocowania, możesz skorzystać z regulowanych uchwytów. Pozwalają one na niewielkie korekty położenia siłownika. W przypadku nietypowej konstrukcji bramy, rozważ wykorzystanie specjalnych adapterów montażowych FAAC.

Podłączanie centrali sterującej

Centrala E045 to mózg całego systemu FAAC 414. Jej prawidłowe podłączenie jest kluczowe dla funkcjonowania napędu. Zacznij od zamontowania centrali w suchym, osłoniętym miejscu, najlepiej w pobliżu bramy.

Kolejnym krokiem jest podłączenie siłowników. Zwróć uwagę na oznaczenia zacisków - M1 odpowiada za pierwsze skrzydło, M2 za drugie. Przewody zasilające i sterujące prowadź oddzielnie, aby uniknąć zakłóceń elektromagnetycznych.

Po podłączeniu siłowników, czas na akcesoria. Fotokomórki, przyciski sterujące i lampę ostrzegawczą podłącz zgodnie ze schematem w instrukcji. Pamiętaj o zachowaniu odpowiedniej polaryzacji dla urządzeń zasilanych prądem stałym.

Programowanie centrali sterującej E045

Programowanie FAAC 414 rozpoczyna się od konfiguracji centrali E045. To tutaj ustawisz podstawowe parametry pracy napędu, takie jak czas otwarcia, siłę ciągu czy opóźnienie między skrzydłami. Zacznij od wprowadzenia centrali w tryb programowania.

Kluczowym elementem jest nauka drogi bramy. Przeprowadź ten proces ostrożnie, obserwując ruch skrzydeł. Centrala E045 zapamiętuje punkty krańcowe i opory podczas ruchu, co pozwala na optymalne sterowanie siłownikami.

• Ustawienie czasu pracy siłowników
• Regulacja siły ciągu
• Programowanie opóźnienia między skrzydłami
• Konfiguracja funkcji automatycznego zamykania
• Ustawienie czułości wykrywania przeszkód
• Programowanie pilotów zdalnego sterowania

Zaawansowane opcje pozwalają na dostosowanie FAAC 414 do specyficznych wymagań. Możesz ustawić funkcję furtki (otwarcie tylko jednego skrzydła), tryb pracy dla wspólnot mieszkaniowych czy logikę działania fotokomórek. Pamiętaj, że niektóre funkcje mogą wymagać dodatkowych akcesoriów.

Typowe błędy instalacyjne i ich rozwiązania

Nawet doświadczeni instalatorzy mogą popełnić błędy przy montażu FAAC 414. Znajomość najczęstszych problemów pomoże Ci uniknąć frustracji i zapewni sprawne działanie napędu.

Pamiętaj, że większość problemów wynika z niedokładnego montażu lub konfiguracji. Zawsze dwa razy sprawdzaj swoje połączenia i ustawienia. W przypadku wątpliwości, nie wahaj się sięgnąć po instrukcję montażu FAAC 414.

Jeśli problem persist, rozważ reset centrali do ustawień fabrycznych i ponowne przeprogramowanie. Czasem to najprostsza droga do rozwiązania skomplikowanych problemów. Nie zapomnij o kalibracji siły ciągu - zbyt duża może uszkodzić mechanizm bramy, zbyt mała spowoduje nieprawidłowe działanie.

Bezpieczeństwo podczas montażu FAAC 414

Bezpieczeństwo to priorytet przy instalacji napędu FAAC 414. Zawsze zaczynaj pracę od odłączenia zasilania. Używaj narzędzi z izolacją elektryczną i pracuj w suchych warunkach. Pamiętaj, że napęd operuje dużymi siłami - zachowaj ostrożność podczas testów.

Prawidłowa instalacja fotokomórek to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa użytkowników. Upewnij się, że są one zamontowane na odpowiedniej wysokości i działają niezawodnie. Regularnie sprawdzaj ich czystość i ustawienie.

Nie pomijaj etapu

Nie pomijaj etapu kalibracji siły ciągu. Zbyt duża moc może stanowić zagrożenie dla ludzi i pojazdów, zbyt mała spowoduje nieprawidłowe działanie bramy. Zawsze testuj system przed oddaniem go do użytku, symulując różne scenariusze.

• Zawsze pracuj przy odłączonym zasilaniu
• Używaj narzędzi z izolacją elektryczną
• Montuj fotokomórki na odpowiedniej wysokości
• Przeprowadź dokładną kalibrację siły ciągu
• Wykonaj testy bezpieczeństwa przed oddaniem do użytku

Niezbędne narzędzia do instalacji

Profesjonalna instalacja napędu FAAC 414 wymaga odpowiedniego zestawu narzędzi. Przygotowanie ich przed rozpoczęciem prac znacznie usprawni cały proces montażu. Oto lista niezbędnych narzędzi:

• Wiertarka udarowa z kompletem wierteł do betonu i metalu
• Klucze płaskie i nasadowe w różnych rozmiarach
• Śrubokręty płaskie i krzyżakowe
• Poziomica (najlepiej laserowa)
• Taśma miernicza i ołówek
• Multimetr do sprawdzania połączeń elektrycznych
• Szczypce uniwersalne i do ściągania izolacji
• Młotek i punktak do zaznaczania miejsc wiercenia
• Piła do metalu (może być potrzebna do skrócenia osi mocujących)
• Klucz dynamometryczny do precyzyjnego dokręcania śrub

W przypadku braku specjalistycznych narzędzi, rozważ wypożyczenie ich z lokalnej wypożyczalni sprzętu. Pamiętaj, że jakość narzędzi wpływa na precyzję montażu. Dobry zestaw kluczy imbusowych może okazać się nieoceniony przy regulacji siłowników.

Konserwacja i serwis napędu FAAC 414

Regularna konserwacja to klucz do długotrwałej i bezawaryjnej pracy napędu FAAC 414. Co najmniej raz na pół roku przeprowadź dokładny przegląd systemu. Zacznij od oczyszczenia siłowników z kurzu i brudu. Sprawdź też, czy nie gromadzi się w nich woda po opadach.

Kontroluj stan połączeń elektrycznych w centrali E045. Luźne przewody mogą powodować nieprawidłowe działanie lub nawet uszkodzenie urządzeń. Nie zapomnij o sprawdzeniu stanu naładowania baterii w pilotach. Słabe baterie to częsta przyczyna problemów z zasięgiem.

• Nietypowe dźwięki podczas pracy napędu
• Nierównomierna prędkość ruchu bramy
• Problemy z zatrzymywaniem się w pozycjach krańcowych
• Częste resetowanie się centrali sterującej
• Zmniejszony zasięg pilotów zdalnego sterowania

Zaleca się przeprowadzanie pełnego przeglądu technicznego FAAC 414 raz w roku przez autoryzowany serwis. Profesjonaliści mają narzędzia i wiedzę, by wykryć potencjalne problemy, zanim staną się poważne. Regularny serwis to nie tylko gwarancja bezpieczeństwa, ale też oszczędność - zapobiega kosztownym awariom.

Kompleksowy przewodnik instalacji i obsługi FAAC 414

FAAC 414 to zaawansowany napęd do bram skrzydłowych, który łączy w sobie niezawodność, wszechstronność i bezpieczeństwo. Prawidłowa instalacja i konfiguracja tego systemu wymaga wiedzy technicznej i precyzji, ale z odpowiednim przygotowaniem jest w zasięgu zaawansowanego majsterkowicza.

Kluczowe elementy udanego montażu to precyzyjne mocowanie siłowników, prawidłowe podłączenie FAAC 414 do centrali E045 oraz staranne programowanie FAAC 414. Nie można pominąć aspektów bezpieczeństwa, takich jak instalacja fotokomórek i kalibracja siły ciągu. Regularna konserwacja i serwis zapewnią długotrwałą i bezawaryjną pracę napędu.

Pamiętaj, że w razie wątpliwości zawsze warto skonsultować się z profesjonalnym instalatorem lub serwisem FAAC. Bezpieczeństwo użytkowników bramy jest najważniejsze, a prawidłowo zainstalowany i skonfigurowany napęd FAAC 414 zapewni komfort i spokój na długie lata.
